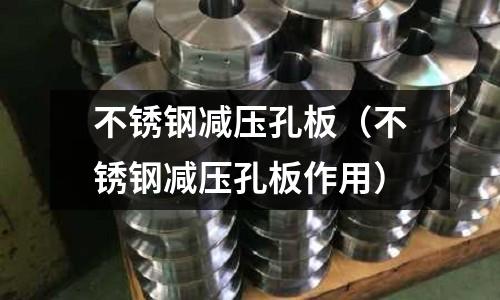

今天給各位分享不銹鋼減壓孔板的知識，其中也會對不銹鋼減壓孔板作用進行解釋，如果能碰巧解決你現在面臨的問題，別忘了關注本站，現在開始吧！

減壓孔板的介紹

減壓孔板主要工作原理是對流體動力減壓。當流動水經過減壓孔板時由于局部阻力損失，在減壓孔板處產生水頭壓力降（水頭損失H）。從而可以降低底層的自動噴水滅火設備和消火栓的出口壓力及出口流量。

減壓孔板相對于減壓閥來說，系統比較簡單，投資較少，管理方便。但減壓孔板只能減動壓，不能減靜壓，且下游的壓力隨上游壓力和流量而變，不夠穩定。另外，減壓孔板容易堵塞。可以在水質較好和供水壓力較穩定的情況下采用。減壓孔板 的工作原理是對液體的動壓力（不含靜壓力）進行減壓。

目前，高層建筑由于層數較多。高層和低層所承受的靜水壓力不一樣。出水時，低層的水流動壓力比高層的水流動壓力大很多。當流動的水經過減壓孔板時，由于局部的阻力損失，在減壓孔處產生壓力降，從而滿足消火栓的出口壓力及流量的需要。

擴展資料：

減壓孔板應符合下列規定：

1、應設在直徑不小于50mm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍；

2、孔口直徑不應小于設置管段直徑的30%，且不應小于20mm；

3、應采用不銹鋼板材制作。

4、減壓孔板與地面垂直的軸線的上邊緣和下邊緣應各設置一個10mm的小孔，作為排氣和泄水用。

減壓孔板已有國際標準。測出孔板兩端壓差，按此標準即可算出具有一定精確度的流量值。孔板取壓方式在國際標準中規定為徑距取壓、法蘭取壓和角接取壓（取壓孔緊靠孔板）3種。當測量含有少量固體的液體或含有少量液體的氣體時，為便于少量固體或液體通過，孔板的開孔可制成扇形的,或制成與管道的軸線是偏心的.

減壓孔板是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流裝置包括環室孔板，噴嘴等。節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，它廣泛應用于石油、化工、冶金、電力、輕工等部門。

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

智能節流裝置（流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該儀表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

參考資料來源：百度百科-減壓孔板

消防噴淋減壓孔板要求

減壓孔板應符合下列規定：

? ? 1 應設在直徑不小于50mm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍；

? ? 2 孔口直徑不應小于設置管段直徑的30％，且不應小于20mm；

? ? 3 應采用不銹鋼板材制作。

減壓孔板的水頭損失，應按下式計算：

式中：Hk——減壓孔板的水頭損失（10-2MPa）；

? ? ? ? Vk——減壓孔板后管道內水的平均流速（m/s）；

——減壓孔板的局部阻力系數，取值應按本規范附錄D確定。

減壓孔板的局部阻力系數，取值應按下式計算或按表D確定：

式中：dk──減壓孔板的孔口直徑（m）。

消防圖紙中不銹鋼減壓板孔d63mm是什么意思？

減壓孔板的孔徑。這個d63說的是減壓孔板里面的小孔的孔徑尺寸直徑。如下

減壓孔板安裝在哪里

減壓孔板安裝在主立管與支管分支處。起到降低該水平管系統壓力的作用，減壓孔板一般是法蘭連接，如果是的話法蘭不需要單獨統計，包括在減壓孔板安裝中，水流指示器信號閥需要單獨統計法蘭。

減壓孔板安裝注意事項

應設在直徑不小于50mm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍，孔口直徑不應小于設置管段直徑的百分之30，且不應小于20mm，應采用不銹鋼板材制作，減壓孔板與地面垂直的軸線的上邊緣和下邊緣應各設置一個10mm的小孔作為排氣和泄水用。

為克服噴水不均勻性所設置的減壓裝置宜采用減壓孔板不宜采用減壓閥，由于減壓閥需要在閥前加設過濾器，因此只適合用在濕式報警閥前對噴淋系統進行豎向分區的減壓，減壓孔板主要用來克服由幾何高差和噴淋立管水頭損失造成的噴淋系統豎向的噴水不均勻性，其位置設在各層配水管或配水干管的起點端，一般設在安全信號閥之后。

減壓孔板一般設置在什么位置？

在報警閥組入口前，過濾器。

在安裝時要注意管道宜側向接入消火栓箱,以保證孔板在水平管道上。 由減壓閥和室內消火栓構成 由于減壓孔板只能減動壓,不能減靜壓,在既要減動壓又要減靜壓的場合,可以采用的措施是在室內消火栓前串聯設置減壓閥。

減壓孔板應符合下列規定：

1、應設在直徑不小于 50mm 的水平直管段上，前后管段的長度均不宜小于該管段直徑的 5 倍。

2、孔口直徑不應小于設置管段直徑的 30%，且不應小于 20mm。

3、應采用不銹鋼板材制作。

減壓孔板如何安裝

減壓孔板應設置在:

1.應設在報警閥組入口前；?

2.入口前應設過濾器；?

3.當連接兩個及以上報警閥組時，應設置備用減壓閥；?

4.垂直安裝的減壓閥，水流方向宜向下。? 自噴設計規范上規定。

二. 減壓孔板應符合下列規定：

1 應設在直徑不小于50mm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍；

2 孔口直徑不應小于設置管段直徑的30%，且不應小于20mm；

3 應采用不銹鋼板材制作。

4 減壓孔板與地面垂直的軸線的上邊緣和下邊緣應各設置一個10mm的小孔，作為排氣和泄水用。

（1）為克服噴水不均勻性所設置的減壓裝置宜采用減壓孔板，不宜采用減壓閥。由于減壓閥需要在閥前加設過濾器，因此只適合用在濕式報警閥前對噴淋系統進行豎向分區的減壓；

（2）減壓孔板主要用來克服由幾何高差和噴淋立管水頭損失造成的噴淋系統豎向的噴水不均勻性，其位置設在各層配水管或配水干管的起點端，一般設在安全信號閥之后；

（3）配水支管上不宜設置減壓孔板。因為規范規定，減壓孔板應設置在直徑不小于50毫米的水平管段上，若配水支管直徑大于等于50毫米，則該支管上的噴頭一般較多。

不銹鋼減壓孔板的介紹就聊到這里吧，感謝你花時間閱讀本站內容，更多關于不銹鋼減壓孔板作用、不銹鋼減壓孔板的信息別忘了在本站進行查找喔。
